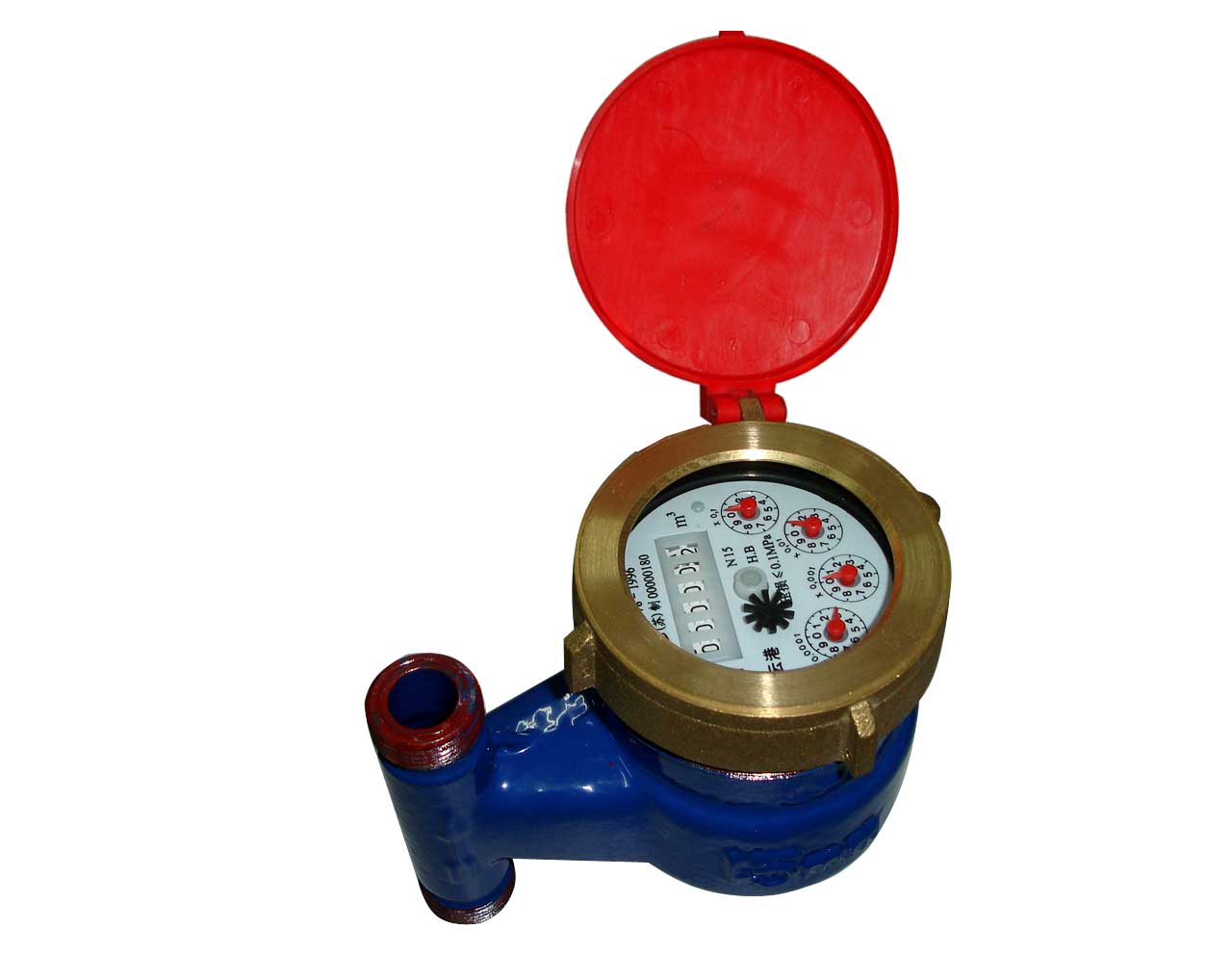

立式多流束旋翼濕式熱水表LXS（R）－（15～50）V
本系列水表是用于測量流經自來水管道水的體積總量的儀表。
☆量程大，精度高。
☆性能穩定。
☆采用優質耐蝕材料，使用壽命長。
☆傳動性能穩定可靠。
☆壓力損失小。
☆讀數直觀。
工作條件:
☆水壓：不大于1.0MPa（10bar）
☆水溫：0.1℃～90℃
示值誤差:
從分界流量（包括分界流量）到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
※根據訂貨要求，可提供該型的冷、熱和銅殼表。
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS
|
名稱
Description
|
公稱口徑
Nominal size
|
過載流量（Q4）
|
常用流量（Q3）
|
分界流量（Q2）
|
最小流量（Q1）
|
最小讀數
Min.
|
最大讀數
Max.
|
L1
|
L
|
H
|
B
|
D
|
d
|
|
單位
Unit
|
mm
|
Inch
|
m3/h
|
m3/h
|
L/h
|
L/h
|
L
|
m3
|
mm
|
Inch
|
|
主要參 數尺寸
|
15
|
1/2
|
3.125
|
2.5
|
50
|
31.3
|
0.05
|
99999
|
96
|
191
|
107
|
142
|
G3/4B
|
R1/2
|
|
20
|
3/4
|
5
|
4
|
80
|
50
|
0.05
|
99999
|
100
|
205
|
109.5
|
157
|
G1B
|
R3/4
|
|
25
|
1
|
7.875
|
6.3<， o:p>
|
126
|
78.8
|
0.05
|
99999
|
110
|
230
|
120
|
174
|
G1-1/4B
|
R1
|
外形尺寸 OVERALL DIMENSIONS

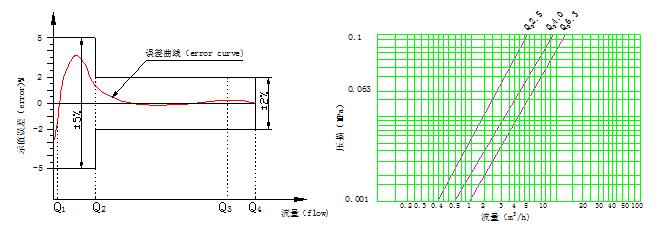

示值誤差限與流量曲線FLOW-ERROR CURVE 壓力損失曲線 Pressure loss curve
